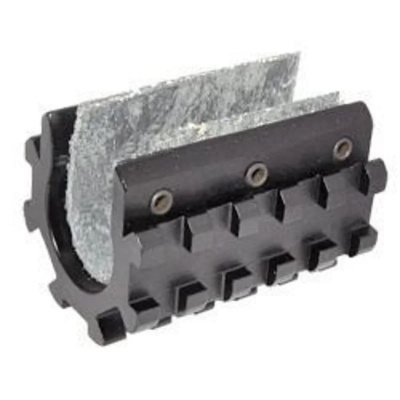

База Weaver -34 (12 калибр с вертикальным расположением стволов ТОЗ-34, ИЖ-27)

База Weaver-34 обеспечивает создание трех посадочных мест “Weaver” на гладкоствольных ружьях с вертикальным расположением стволов типа ТОЗ-34, ИЖ-27. База позволяет устанавливать на оружии лазерный целеуказатетель ЛЦУ-ОМ-3-6 или фонарь оружейный ФО-2М1-W.

Порядок установки базы Weaver-34.

• Вынуть паронитовые прокладки 3 и вкладыш (см. рис1)
• Вывернуть винты 4 из базы так, чтобы их конические части не выступали из отверстий.
• Надвинуть базу на нижний ствол оружия, оставив зазор 5 мм до антабки или цевья.
• В пространство между стволом и базой необходимо вставить одну или две паронитовые прокладки 3, максимально заполняющие зазор между стволами и базой Вивера, и вкладыш 2.
• Прокладки вставляются таким образом, чтобы отверстия на вкладыше совпадали с винтами на базе Вивера-34.
• Необходимо равномерно затянуть три винта, избегая видимой деформации базы.
• Проверить надежность установки базы покачиванием.

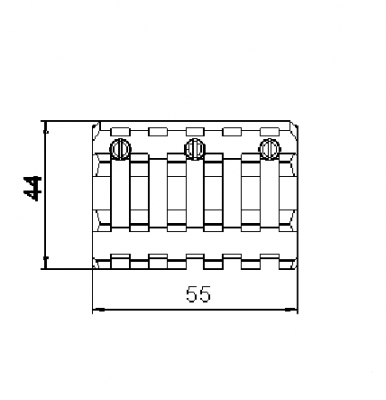

Технические характеристики:

Монтажная база, (мм)	3х21
Рабочая длина планки Weaver, (мм)	52
Высота, (мм)	40
Масса, (гр)	95
